辛烷基磺酸鈉在有機(jī)酸體系中的增稠性能應(yīng)用研究（上篇）

原文鏈接

· 摘要：

? ? ?辛烷基磺酸鈉是一種水溶助長劑，在合適的使用條件下也可作為增稠劑使用。研究了酸性增稠劑、有機(jī)酸種類（草酸、檸檬酸）及其添加量對配方黏度的影響。結(jié)果表明，4.5%檸檬酸，2.5%酸性增稠劑L-70，1.6%辛烷磺酸鈉的配比配方可獲得較高的黏度，同時也具有良好的穩(wěn)定性。

· 關(guān)鍵詞：辛烷基磺酸鈉；有機(jī)酸；檸檬酸；增稠；潔廁劑

· 中圖分類號：TQ649?

· 文獻(xiàn)標(biāo)識碼：A?

· 文章編號：1672-2701（2023）01-59-08

國內(nèi)市售液體潔廁劑有選擇鹽酸類無機(jī)酸，復(fù)配脂肪胺聚醚類表面活性劑和助劑制成黏稠產(chǎn)品，也有選擇使用檸檬酸、草酸等有機(jī)酸，復(fù)配黃原膠等多糖類增稠劑和助劑解決掛壁和鋪展問題。多糖類增稠劑通常會面臨需預(yù)分散、加熱溶解等復(fù)雜配方工藝，在有機(jī)酸潔廁劑體系中有可快速分散且有效增稠的原料則可為實(shí)際生產(chǎn)提供便利性。

辛烷基磺酸鈉具有良好的鋪展?jié)櫇裥阅?，與配方中的助劑、漂白劑相容，在強(qiáng)酸、強(qiáng)堿體系中有良好的溶解性和穩(wěn)定性。辛烷基磺酸鈉、二甲苯磺酸鈉等常見于洗滌劑中作為水溶助長劑，用來改善體系的透明度，降低配方黏稠度。增稠與降黏本是相互矛盾的，如何在配方中平衡是配方設(shè)計(jì)時的一大考驗(yàn)。

本文主要考察了辛烷基磺酸鈉在有機(jī)酸體系中的增稠性能，也初步進(jìn)行了酸性增稠劑在有機(jī)酸體系中的穩(wěn)定性試驗(yàn)，為后續(xù)實(shí)際的配方應(yīng)用提供一定的參考價(jià)值。

辛烷基磺酸鈉PAS-8S（斯泰潘）；酸性增稠劑L-70（陽離子和特殊表活復(fù)配物、廣州市盛邦化工）；油胺聚氧乙烯（2）醚Fentacare O02（索爾維）；酸性增稠劑LT-302（陽離子和特殊表活復(fù)配物、廣州啟正化工）；檸檬酸，草酸等有機(jī)酸均為市售工業(yè)品；IKA RW 20 攪拌器，IKA公司；旋轉(zhuǎn)黏度計(jì)NDJ-5S，上海越平科學(xué)儀器。

?

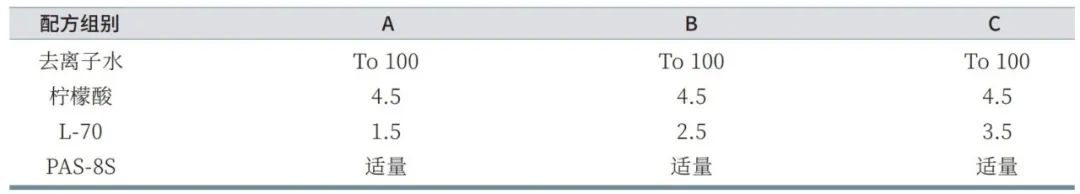

表1 保持有機(jī)酸量不變，變化酸性增稠劑L-70用量

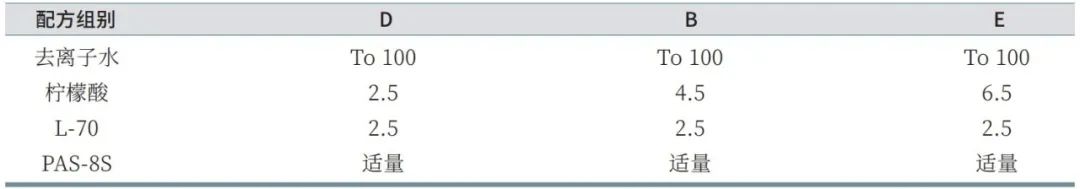

?表2 酸性增稠劑的量保持不變，變化檸檬酸用量

?

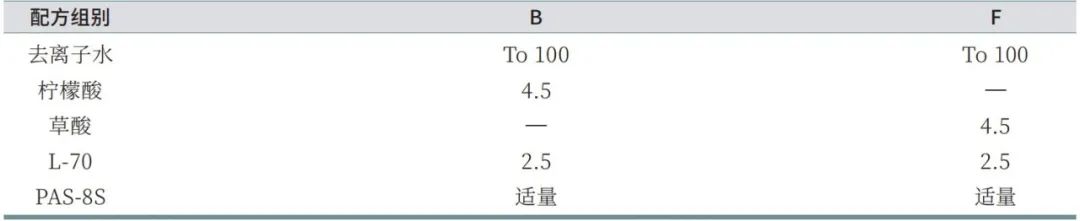

??表3 不同有機(jī)酸的對比

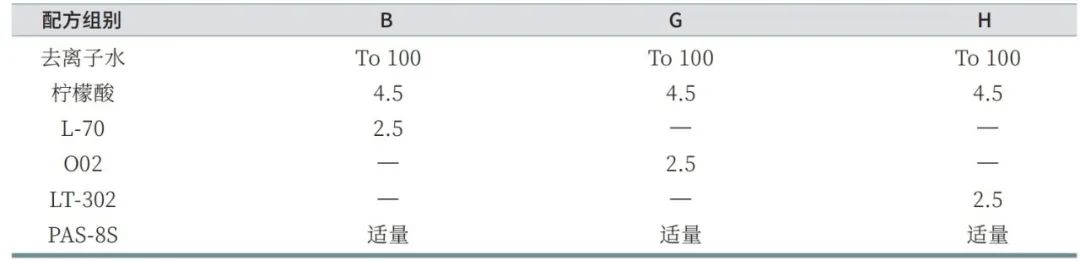

表4 不同的酸性增稠劑對比

測試過程中發(fā)現(xiàn)PAS-8S在體系中逐漸提高添加量會出現(xiàn)混濁現(xiàn)象，靜置后分層。發(fā)現(xiàn)該現(xiàn)象的后續(xù)添加量不作為考察對象。為方便整理，當(dāng)黏度低于20cps時，黏度記錄為0。

由表5可知，L-70的量為1.5%時，PAS-8S的添加量為0.4%時呈透明液體，達(dá)到0.6%時會有兼容性問題。L-70的量為2.5%時，PAS-8S的添加量為1.8%時呈透明液體，添加量達(dá)到2.0%時會有兼容性問題。L-70的量為3.5%時，PAS-8S的添加量為1.4%時呈透明液體，添加量達(dá)到1.6%時會有兼容性問題。PAS-8S在體系中的兼容性與L-70的量有關(guān)，無線性關(guān)系。由表6、圖1可知，PAS-8S添加量較低時，對體系黏度無幫助；隨著PAS-8S的添加量增加，體系黏度有提升，但過量后會有下降趨勢。L-70的量為2.5%，PAS-8S的添加量為1.6%時黏度達(dá)到高峰。

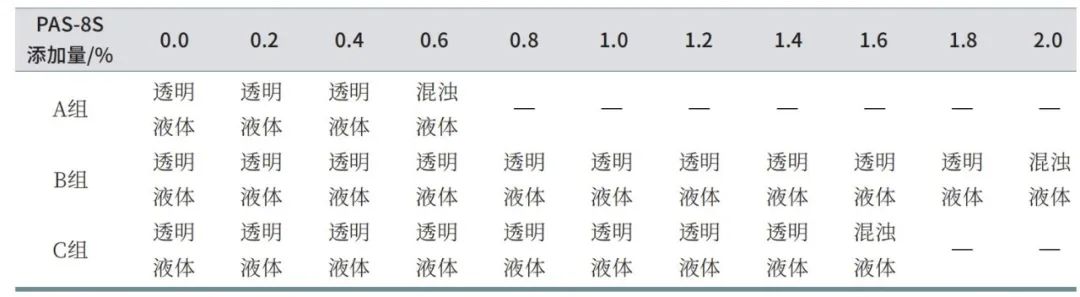

表5 保持有機(jī)酸量不變，PAS-8S添加量對配方體系外觀的影響

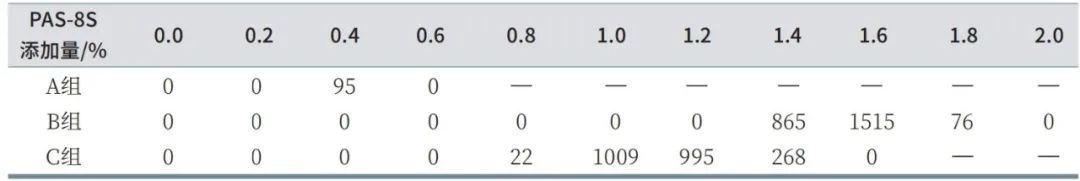

表6 保持有機(jī)酸量不變，PAS-8S添加量對配方體系黏度的影響

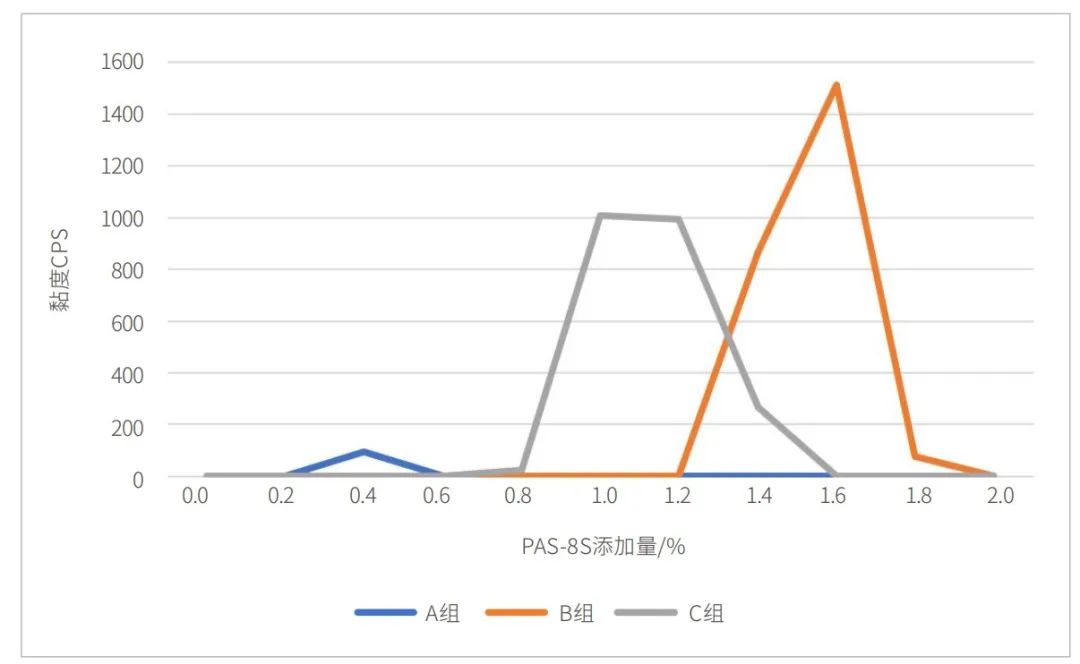

圖1 保持有機(jī)酸量不變，不同PAS-8S添加量時黏度變化情況

這一現(xiàn)象是由于L-70含有陽離子表面活性劑，添加陰離子PAS-8S，在溶液中形成了陰陽離子表面活性劑混合體系中，由于分子間正/負(fù)離子的強(qiáng)靜電吸引作用，相互復(fù)配后容易形成棒狀膠團(tuán)，使黏度增加。當(dāng)PAS-8S過量即濃度超過CMC后發(fā)生聚集，出現(xiàn)混濁、分相等情況。

未完待續(xù)
